開通乘客免費Wi-Fi，全天接入人數最高近千萬，擁有全球最長Wi-Fi地鐵線，上海地鐵已經成為近日公眾熱議的話題。不僅覆蓋站廳、站臺，還首次實現了車廂連Wi-Fi，這對于地鐵Wi-Fi技術是一個不小的挑戰。
此前，網絡上一篇《“活塞風”與“夜行人”》的報道吸引了不少人的目光。這個故事講述了地鐵Wi-Fi關鍵技術——車地?zé)o線系統研發創新的經歷，工程師針對上海地鐵的隧道情況實地勘測，最終解決地鐵中Wi-Fi信號品質差的問題。那么，作為“世界第一”的地鐵，難道真能在車廂里面用手機接入無線網絡，隨時看高清大片嗎？
實地測試：“不卡不頓”很給力
上海地鐵車廂內在視頻情況下的打流數據
上海地鐵總運營長度與規模全球第一，運營線路總長617公里，車站366座，客流量高峰時一天就會突破千萬人次，上海地鐵Wi-Fi網絡因此被譽為“全球最大城域網”，不僅覆蓋站廳、站臺，還首次實現了車廂連Wi-Fi，上海成為擁有全球最長的Wi-Fi地鐵線的城市。截至2016年6月，上海已開通運營的16條地鐵線路中，1、2、3、4、6、7、8、9、12、13及11號線（徐家匯站至迪士尼站）等線路均已覆蓋Wi-Fi。上海地鐵Wi-Fi是由上海地鐵與運營商南方銀谷共同建設，背后的技術提供商之一正是銳捷網絡。
在最早開通地鐵Wi-Fi的13號線 的實測場景中，測速軟件Speedtest顯示，平均下載速率為1.5Mbps，上傳速率也有1.46Mbps，平均延時6毫秒左右，自站廳登錄之后，在地鐵運行全線沒有出現斷網現象，打開網頁非常流暢，視頻播放也沒有遭遇卡頓問題。
自上海地鐵第一條線路開通22年來，逐步覆蓋徐匯、長寧、靜安、黃浦、等上海中心城區和寶山、閔行、松江、浦東新區等15個行政區域，成為目前上海市民出行的主力交通工具。當上海地鐵全線開通Wi-Fi之后，對于上海的市民來說，絕對是一個眾人期盼的“大好事”。但是，在推進全線無線網絡接入的過程中，卻是困難重重。
建設目標：120公里時速不斷網
第一個難題是“全覆蓋”。實現無線接入服務范圍擴展到地鐵軌道交通的站臺、站廳以及行駛的列車內，這是世界級難題。實現之后，乘客可以用電腦和手持設備隨時接入網絡，為乘客帶來更多的方便，在不斷提升乘客出行體驗的同時也要保障軌道交通的高效運營。
第二個難題是“高速度”。如今，城市軌道交通已經向120km/h高速時代邁進，軌道交通體系所承載的業務種類和數量不斷增加，車載無線接入點AP需要在軌旁不同的接入點AP(Access Point)間進行頻繁的切換。切換時延、丟包率以及車地帶寬的穩定性將是地鐵業務系統在車地鏈路傳輸?shù)年P(guān)鑒因素之一，只有保障這些要素，軌道交通民用Wi-Fi系統才能使用戶在地鐵車站與車輛上實現高質量、高可靠、不間斷的實時信息交互。

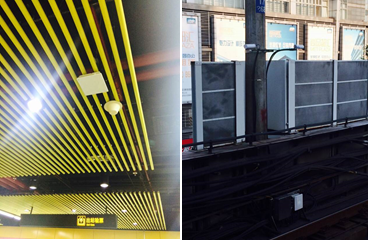

上海地鐵AP部署位置
而為了實現車地業務無中斷，必然要解決列車高速移動時的漫游切換問題。目前，大多數廠家所采用的漫游技術都是基于低速移動環境，每次切換時間在500ms到3s之間（包括重新鑒權和其他以安全為目的額外開銷）。對于高速（80km/h左右）運行的環境，如果平均2s漫游成功則將有50m距離發生信號中斷，這樣不僅對乘客體驗造成影響，更會觸及到交通信息的正常傳輸，導致控制信號的紊亂。
要實現上述建設目標，就要為列車在高速移動場景下搭建高性能、高可靠網絡，過去的802.11g/n和LTE技術已經不能滿足要求，必須采用802.11ac技術的新產品、新架構。至此，我們也終于找到了《“活塞風”與“夜行人”》這篇報道的由來，并且還發現多個讓人眼前一亮的“新技術”。
銳捷新專利：快速漫游ms級切換
作為業內數據通信解決方案的領導品牌，銳捷首次采用802.11ac技術滿足高性能的車地帶寬，并在上海地鐵實際運行中表現優秀，交上了“車地帶寬目標設計200Mbps，實際測試600+Mbps，趨零丟包”的優秀成績單，完全滿足地鐵信息系統穩定、高速、不間斷的實時網絡業務需求。在方案中，銳捷研發出了“快速漫游切換”專利技術，達到ms級車地快速切換，確保切換過程中數據趨零丟包。
具體來講，軌旁AP工作在相同頻率，也發出相同的BSSID，所有的報文處理和交互，由AC統一協調。而對于車載AP來說，則可以把整網的軌旁AP看成一個“虛擬的大AP”。

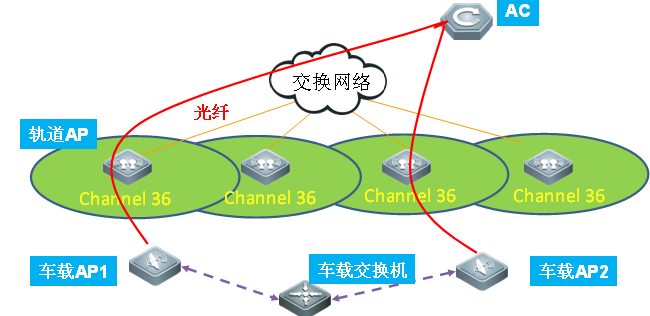

車地橋接組網示意圖
首先，在列車移動過程中，車載AP永遠只和“虛擬大AP”通信，自動判斷和選擇鏈路質量最好的軌旁AP與車載AP通信，而車載AP卻感知不到漫游過程。其次，AP支持一發雙收的工作模式，智能更新信息交互的路徑，做到列車高速行駛過程中數據傳輸?shù)目煽啃裕ㄚ吜銇G包）。除此之外，所有設備均超標合規，滿足工作溫度 -40～70℃，工作濕度 5%-95%，IP67防護等級要求，并具有易實施、易管理等特點。

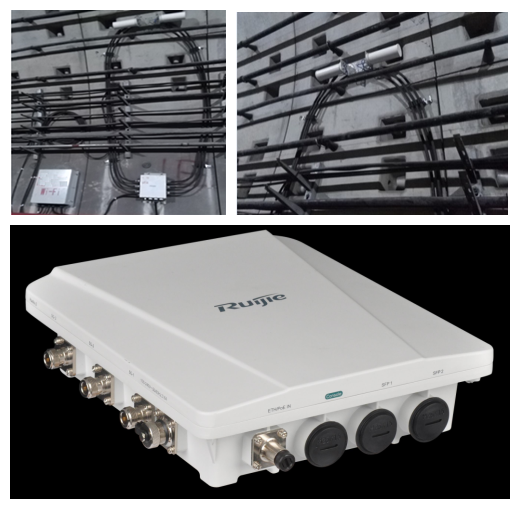

隧道內AP的部署
千萬乘客：高體驗Wi-Fi全覆蓋
銳捷助力打造的上海地鐵乘客上網項目中，實現共計600多輛列車，以及全線路總里程為617KM（截止2015年底）的覆蓋，考慮上行、下行區間，車地無線覆蓋距離超過1000KM。項目最終實現了超過600Mbps的動態車地帶寬，為乘客提供了良好的觀影、上網等服務，在保障軌道交通高效運營的同時不斷提升乘客的出行感受。
每個工作日，上海有千萬人次在軌道交通中密集穿行。而僅僅用了22年的時間，上海地鐵從無到有，從上世紀被外國專家斷言“這里的軟土層不能造地鐵”，直到現在線路規模已是世界第一。這樣的飛速發展背后，地鐵的建造者、營運者，為之付出了難以想象的努力。未來，銳捷網絡將與上海地鐵、南方銀谷共同繼續推進上海Wi-Fi網絡建設，為廣大乘客提供更多的增值服務。
